TV-Inspektion & Kamerabefahrung von Abwasserkanälen
Beauftragen Sie uns mit einer TV-Kanaluntersuchung und beugen Sie damit teuren Rohrschäden vor. Mit einer hochauflösenden Kamerabefahrung und integrierter 3D-Technik lokalisieren wir Verstopfungen, Risse und andere Schäden in Ihren Rohrleitungen präzise und leiten anschließend passende Maßnahmen zur Reinigung oder Reparatur ein.
Wir sind unter anderem in diesen Regionen für Sie da:
Kanaluntersuchung in Bremen
Jetzt Kontakt aufnehmen und Kanal-TV-Untersuchung anfragen!
Tel.: 04221 - 987 131
Technologische Unterscheidung & Equipment
Eine hochwertige TV-Inspektion steht und fällt mit der eingesetzten Kameratechnik. Für die Kamerabefahrung Ihres Kanals und Ihrer Abwasserrohre setzen wir eine selbstnivellierende Dreh-/Schwenkkopfkamera ein, die scharfe Live-Bilder liefert und auch schwer zugängliche Leitungsabschnitte einsehbar macht. So erreichen wir auch Abzweigungen, die mit einer einfachen Vorwärtskamera kaum einsehbar wären.
Neben der Kamera selbst entscheidet auch die Sensorik über die Aussagekraft der Kamerabefahrung. Integrierte Ortungssender übertragen die exakte Position der Kamera an die Oberfläche, sodass Schäden auch unter Beton oder Asphalt lokalisiert werden können. Unsere TV-Untersuchungen orientieren sich dabei an den Vorgaben der DIN 1986-30 und EN 13508-2 (Norm zur Zustandserfassung von Entwässerungssystemen), damit die Ergebnisse einheitlich dokumentiert und bewertet werden können.
Zur eingesetzten Ausstattung gehören:
- Dreh-/Schwenkkopfkamera: für flexible Einsicht in Abzweigungen und enge Rohrbögen
- Ortungssender: für die exakte Positionsbestimmung von Schäden im Erdreich
- HD-Aufzeichnungstechnik: für dokumentierte Videoaufnahmen als Entscheidungsgrundlage
- Software zur Verlaufsaufzeichnung: für die spätere Erstellung von 3D-Entwässerungsplänen
Warum vor der Inspektion meist gespült werden muss

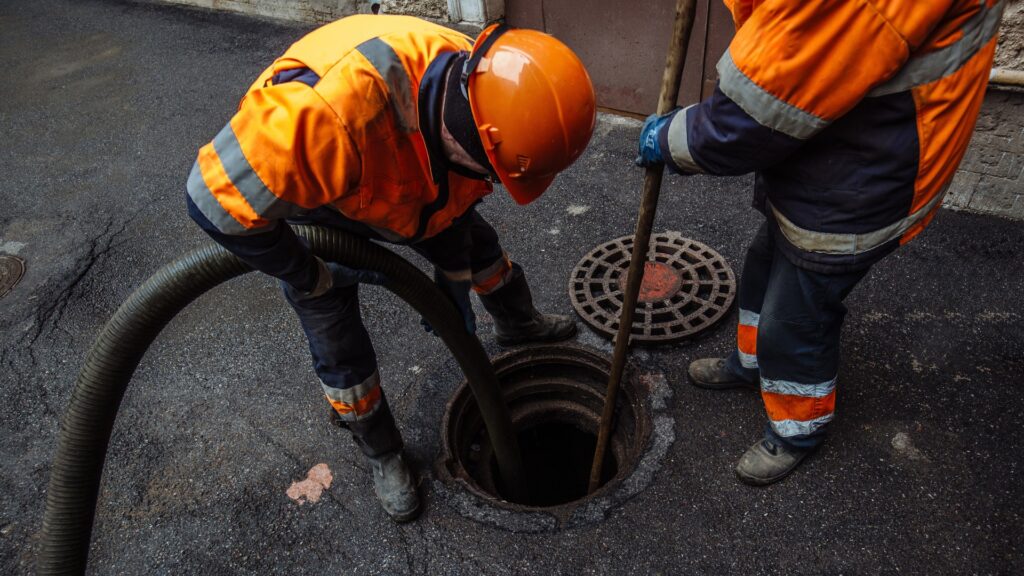

Eine aussagekräftige Kamerabefahrung setzt saubere Rohrleitungen voraus. Ablagerungen, Fett oder Wurzeleinwuchs versperren der Kamera die Sicht und verfälschen so die Diagnose. Deshalb reinigen wir die Leitung in den meisten Fällen zunächst mit gezielter Hochdrucktechnik, bevor die eigentliche TV-Inspektion beginnt.
Diese vorherige Reinigung erfüllt zwei Zwecke gleichzeitig. Zum einen entsteht erst dadurch ein klares Bild für die Schadenserkennung. Zum anderen zeigt sich häufig schon während der Reinigung, ob und wo eine Verstopfung sitzt, was die anschließende Kamerabefahrung gezielt ergänzt. Nur in Ausnahmefällen, etwa bei einer reinen Zustandsprüfung ohne akute Verstopfung, kann auf die vorherige Reinigung verzichtet werden.
Schadenserkennung & Ortung
Mit der Kamerabefahrung Ihrer Rohrleitung erkennen wir die häufigsten Schadensbilder in Abwasserleitungen zuverlässig. Dazu zählen Risse im Rohrmaterial, Wurzeleinwuchs an undichten Muffen sowie Muffenversatz, bei dem sich einzelne Rohrverbindungen gegeneinander verschoben haben. Jede Auffälligkeit wird während der Kamerabefahrung dokumentiert und lässt sich anschließend im Bericht einer konkreten Position im Leitungsverlauf zuordnen.
Für die Ortung setzen wir elektronische Sendersonden ein, die auch unter Beton, Asphalt oder Pflaster eine präzise Positionsbestimmung ermöglichen. Dadurch lässt sich die Grabung gezielt auf die tatsächlich betroffene Stelle beschränken. Sind Schäden an Schächten oder Rohrleitungen festgestellt, führen wir im Anschluss auch die passende Schacht- und Rohrreparatur durch, damit undichte oder beschädigte Abschnitte fachgerecht wiederhergestellt werden.
Die folgende Übersicht fasst zusammen, wie sich typische Schäden im Rohrsystem zeigen und was jeweils zu tun ist.
| Schadensbild | Typisches Erscheinungsbild | Empfohlene Maßnahme |
| Riss | feine bis breite Spalten im Rohrmaterial | Kanalsanierung oder punktuelle Reparatur |
| Wurzeleinwuchs | Wurzeln dringen an Muffen oder Rissen ein | Fräsarbeiten, anschließende Reinigung |
| Muffenversatz | Rohrverbindungen sind gegeneinander verschoben | Schacht- und Rohrreparatur |
| Ablagerung | verengter Rohrquerschnitt durch Fett oder Schlamm | Hochdruckreinigung |
Tabellenbeschriftung: Typische Schadensbilder bei der Kamerabefahrung und passende Folgemaßnahmen.
Erstellung von 3D-Entwässerungsplänen
Während der Kamerabefahrung zeichnet unsere Software den Verlauf der Leitung dreidimensional auf. So entsteht aus der reinen Videoaufnahme ein nachvollziehbarer Plan, der auch Tiefe und Richtung einzelner Abschnitte abbildet.
Ein solcher 3D-Entwässerungsplan ist besonders wertvoll, wenn ursprüngliche Baupläne fehlerhaft, unvollständig oder gar nicht vorhanden sind. Vor Umbau- oder Anbaumaßnahmen, beim Immobilienkauf oder für die Zusammenarbeit mit Ingenieurbüros und Behörden schafft er Klarheit über den Leitungsverlauf. Ergänzend dazu lässt sich mit einer Dichtheitsprüfung feststellen, ob die untersuchten Abschnitte den aktuellen Anforderungen an die Dichtheit entsprechen.
Jetzt individuellen 3D-Plan für Ihr Grundstück anfordern!
Tel.: 04221 - 987 131
Häufig gestellte Fragen zur TV-Inspektion
Was kostet eine TV-Inspektion?
Die Kosten einer TV-Inspektion richten sich vor allem nach Länge und Durchmesser der zu untersuchenden Leitung. Zusätzlich wirken sich Zugänglichkeit und Verschmutzungsgrad sowie ein eventuell notwendiger Reinigungsaufwand vor der Kamerabefahrung auf den Preis aus. Da jede Leitungssituation individuell ist, erstellen wir Ihnen nach einer kurzen Einschätzung ein passgenaues Angebot.
Bekomme ich die Videoaufnahmen für die Versicherung?
Ja. Nach jeder Kamerabefahrung erhalten Sie die vollständigen Aufnahmen sowie einen schriftlichen Bericht mit allen festgestellten Auffälligkeiten. Diese Unterlagen dienen Versicherungen und Gutachtern als Nachweis und lassen sich zugleich als Grundlage für die Kanalsanierung nutzen.
Muss der Kanal vorher gereinigt werden?
In den meisten Fällen ja, da Ablagerungen und Verschmutzungen sonst die Sicht der Kamera beeinträchtigen und Schäden verdecken können. Nur bei bereits sauberen Leitungen oder einer reinen Zustandskontrolle kann die vorherige Reinigung im Einzelfall entfallen.
Wie genau ist die 3D-Ortung von Rohren?
Unsere Ortungssender bestimmen die Position der Kamera auch unter Beton oder Asphalt zentimetergenau. In Kombination mit der Verlaufsaufzeichnung lässt sich so exakt nachvollziehen, wo im Rohrsystem eine Auffälligkeit vorliegt, ohne dass vorab an mehreren Stellen gegraben werden muss.
